инсталация за подгрев на седалките

[DeYaN Профил]

Здравейте
Първо искам да кажа,че търсих доста из форума но точно на моя въпрос не намерих отговор.
Трябва ми схема на копчето за подгрева защото нямам букса и мисля да го направя с обувчици, но незнам кой пин на копчето за какво точно отговараря.
Също искам да почитам до седалката отиват два + но незнам далия единия е за седалка,а другия за облегалката или са първа и втора степен
Благодаря предварително

[EnimEn Профил]

[EnimEn Профил]

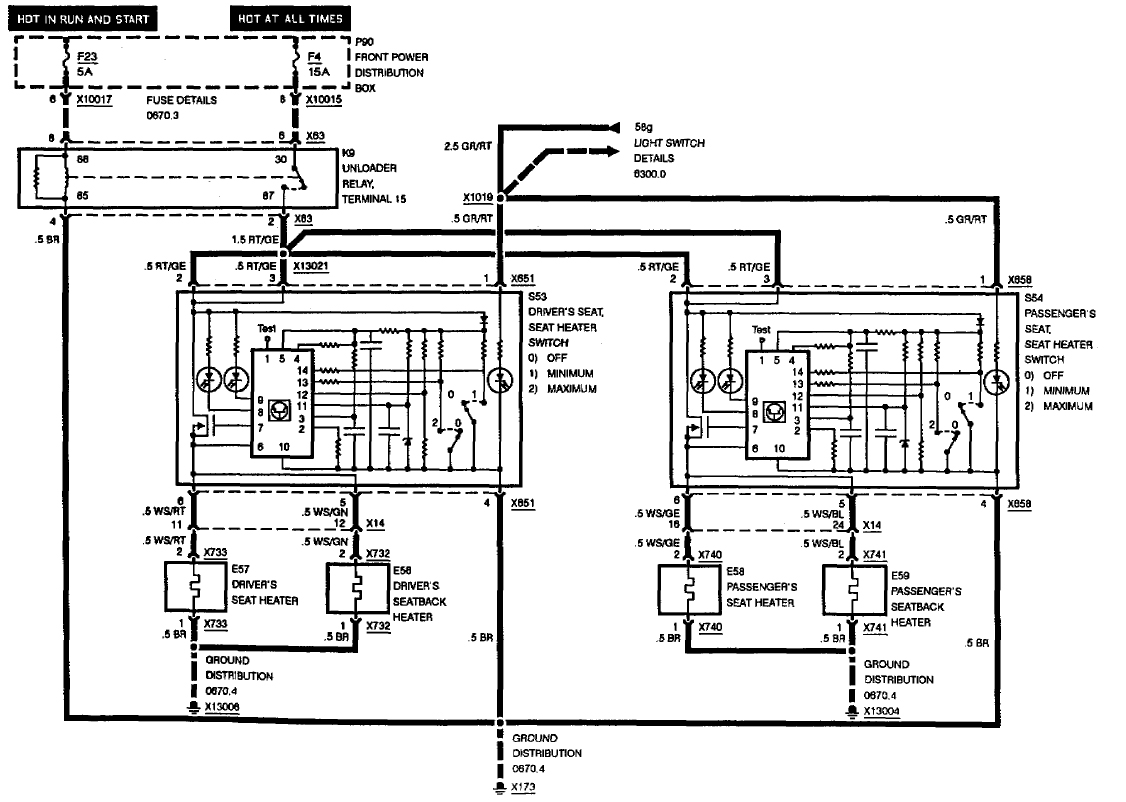

едно реле
два предпазителя
2 копчета и 4 нагревателя
2-та плюса към седалка са съответно за дупе и гръб (и 2 минуса съответно)

[DeYaN Профил]

тази схема я видях и ми е ясно как трябва да го вържа с изключение на копчето... има 6 изхода :2 за светлината на копчето, 2 входа от релето и 2 изхода към седалката но кое къде точно се намира... утре ще щракна 1 снимка на копчето и да покажа точно кое не ми е ясно

[EnimEn Профил]

aми на копчетата пиновете са им номерирани (1/2/3/4/5/6)
тук също, кое не ти е ясно?

[DeYaN Профил]

Ахх сега разбрах
Просто не бях видял цифричките до копчето на схематизация... благодаря за разясненията

[DirtySouth]

по-подробна схема от тази едва ли ще намериш ако не ти е ясно не го прави отиди при някой дето е наясно
